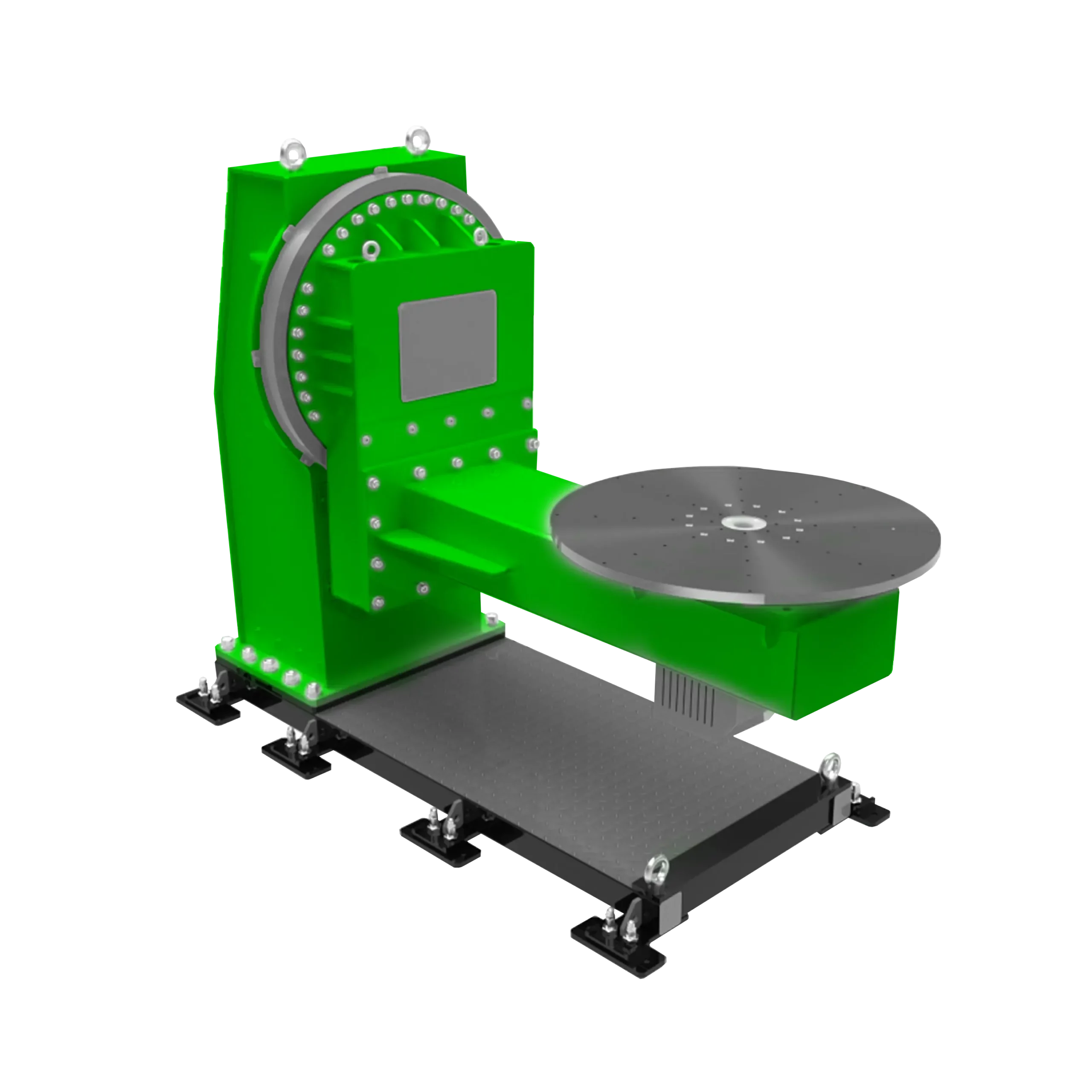

L-Type Positioner - 2Axis

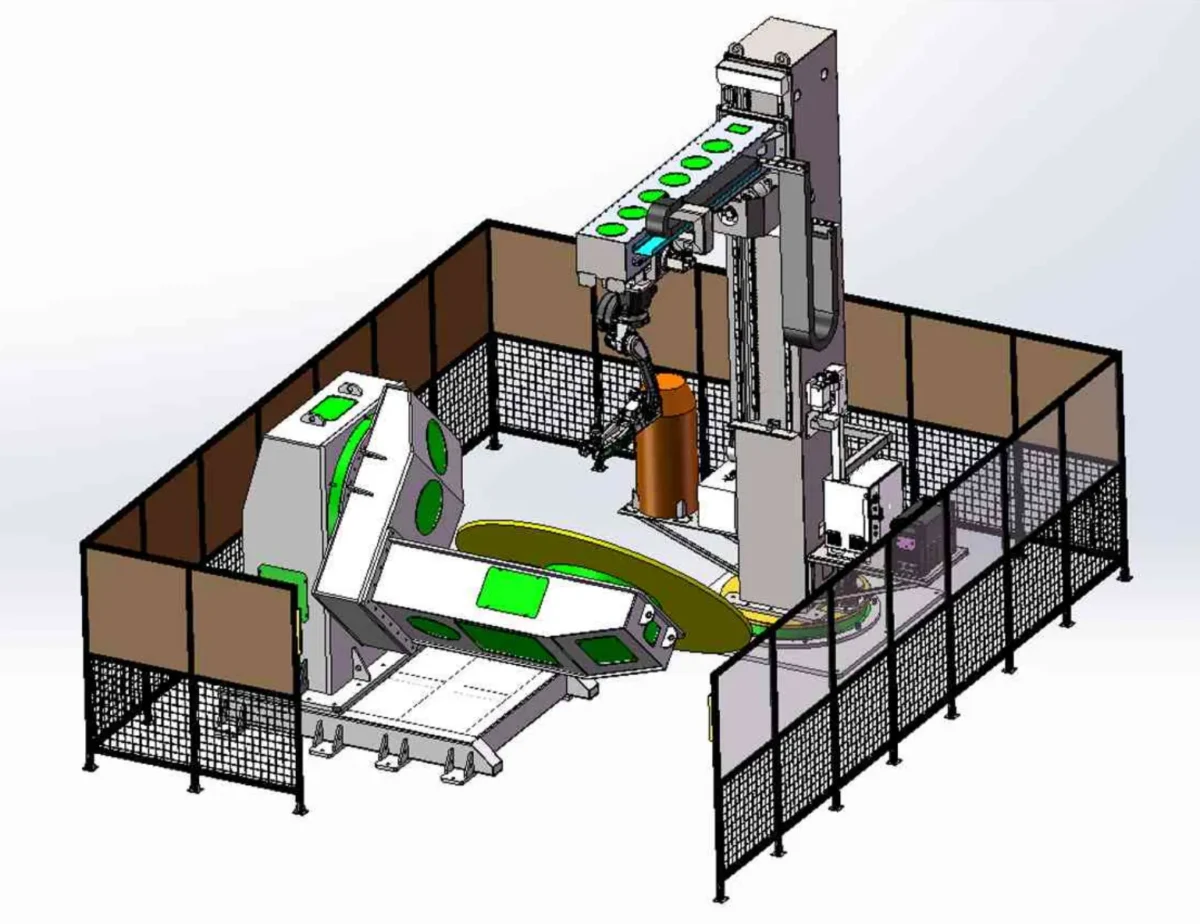

Роботизированные ячейки с позиционерами

Двухосевые позиционеры L-типа

  • Грузоподъемность: 250–2000 кг.
  • Угол поворота перекидной оси: ±180°.
  • Угол поворота вращающейся оси: ±360°.
Модель

L2-250-800

 L2-500-800 L2-1000-1200

L2-2000-1200
Грузоподъемность (кг)

250

 500 1000

2000
Диаметр стола (мм)

800

1200
Скорость вращения (°/c) Перекидная ось

45,3

 42 12,6

11,66
Вращающаяся ось

76,43

 67,8 42,7

24,48
Повторяемость (угл. мин)

±1,5

±1,8
Угол поворота (°)

Перекидная ось: ±180;

Вращающаяся ось:±360
Длина эксцентриситета (мм)

≤200

 ≤250 ≤250

≤150
Гравитационное расстояние (мм)

≤200

 ≤300 ≤300

≤200
Редуктор RV Перекидная ось

100С—264,6

 200С—281 160Е—171

320Е—185
Вращающаяся ось

27С—157

 50С—177 200С—281

160Е—171
Общий коэффициент снижения Перекидная ось

264,6

 281 1029,06

1029,06
Вращающаяся ось

157

 177 281

490,21
Мощность серводвигателя (кВт) Перекидная ось

3,0

 3,0 3,0

4,3
Вращающаяся ось

1,5

 2,0 2,0

3,0
