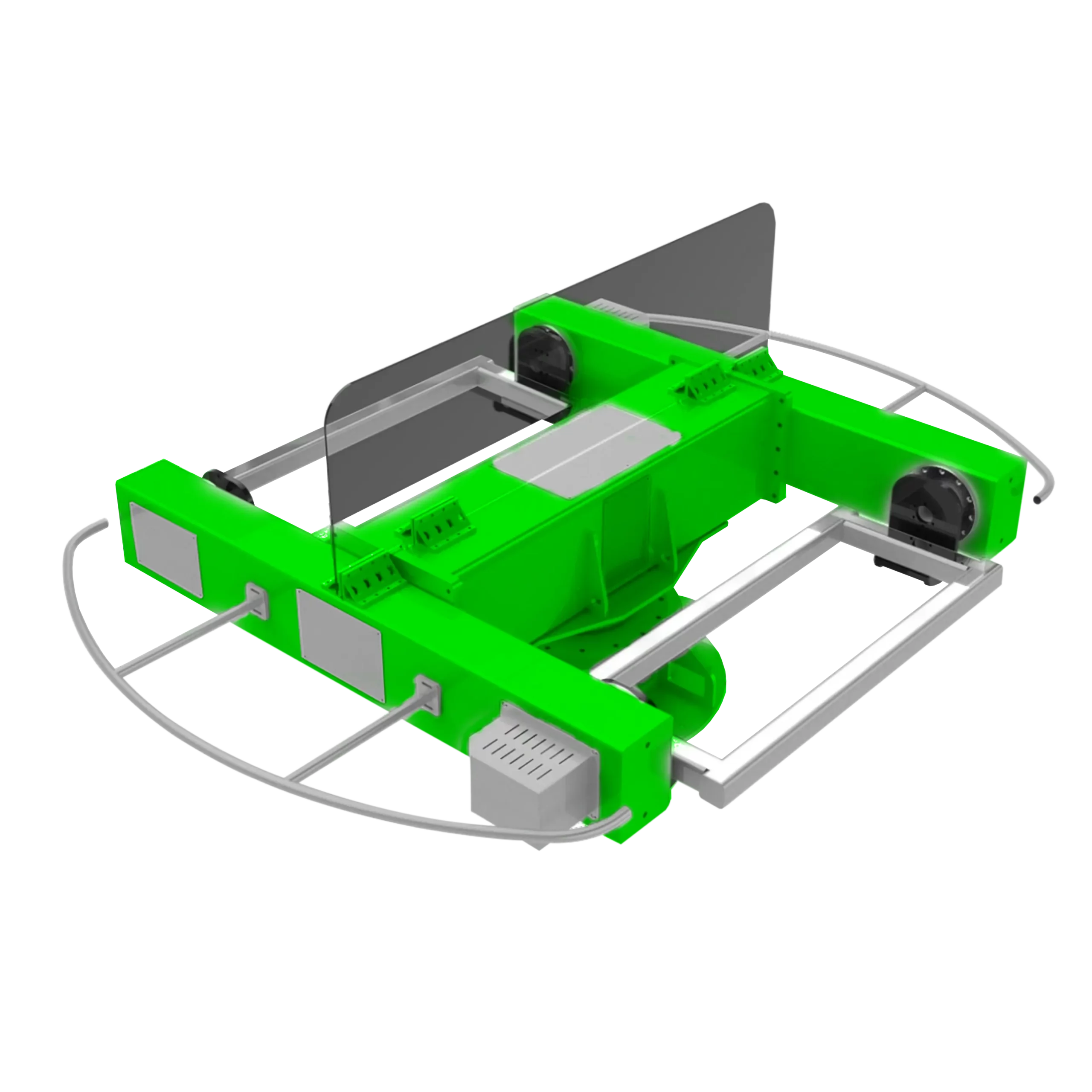

Трехосевые позиционеры

  • Грузоподъемность: 250–1000 кг.
  • Угол поворота перекидной оси: ±180°.
  • Угол поворота вращающейся оси: ±360°.
Модель

HRU3-250-1800/800

 HRU3-500-1800/800 HRU3-10ОО-1800/800 HRU3-250-2500/800 HRU3-500-2500/800

HRU3-1000-2500/800
Грузоподъемность (кг) 250 500 1000 250 500 1000
Диаметр стола (мм) 1800×800 2500×800
Скорость вращения (°/c) Перекидная ось 78 78 74,5 78 78 74,5
Вращающаяся ось 42 24,48 11,66 42 24,48 11,6
Повторяемость (угл. мин) ±1,5 ±1,8 ±1,8 ±1,5 ±1,8 ±1,8
Угол поворота (°)

Перекидная ось: ±180;

Вращающаяся ось:±360
Длина эксцентриситета (мм) ≤100
Гравитационное расстояние (мм) ≤150
Редуктор RV Перекидная ось 40Е-153 80Е-153 110Е-161 40Е-153 80Е-153 110Е-161
Вращающаяся ось 200С-281 320С-202,36 320Е-185 200С-281 320С-202,36 320Е-185
Общий коэффициент снижения Перекидная ось 153 161 153 161
Вращающаяся ось 281 202,36 1029,06 281 202,36 1029,06
Мощность серводвигателя (кВт) Перекидная ось 1,5 3,0 1,5 2,0 3,0
Вращающаяся ось 3,0 4,3 3,0 4,3
